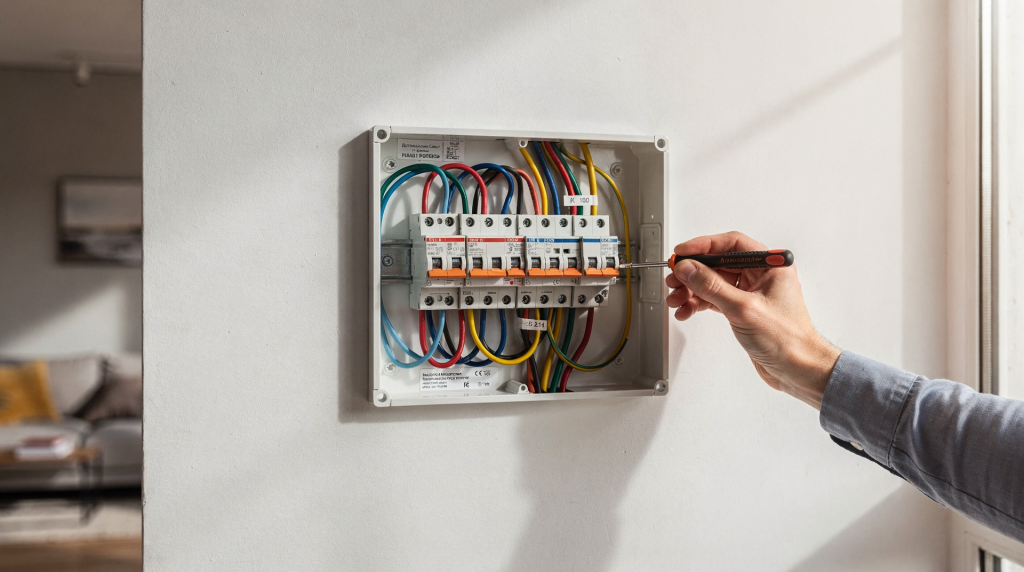

Безопасность электрики в помещении: автоматические выключатели, УЗО и базовая защита

Электрика в помещении редко привлекает внимание, пока всё работает. Но именно от базовой защиты зависит, останется ли проводка целой, не выбьет ли питание в самый неподходящий момент и не возникнет ли риск поражения током при неисправности оборудования. Для любых помещений — от репетиционной комнаты и студии до офиса, мастерской или небольшого зала — грамотный набор защитных устройств обязателен.

Ниже разберём, чем отличаются автоматические выключатели, УЗО и дифавтоматы, как они работают, где ставятся и какие ошибки чаще всего допускают при сборке щита. Материал рассчитан на практическое применение: без лишней теории, но с важными нюансами, которые действительно влияют на безопасность.

Зачем вообще нужна базовая защита электрики

Главная задача защитных устройств — отключить участок сети до того, как повреждение превратится в аварию. Автоматический выключатель реагирует на перегрузку и короткое замыкание, а УЗО — на утечку тока, которая часто появляется при повреждении изоляции или контакте человека с токоведущей частью.

Это особенно важно в помещениях, где одновременно работают свет, усилители, компьютеры, кондиционеры, вентиляция и другое оборудование. Чем больше нагрузка и чем сложнее сеть, тем выше риск, что слабое место проявится в самый неудобный момент. По опыту, проблемы чаще всего вылезают не при плановом осмотре, а когда в студии одновременно включены все приборы, а вентиляция работает на полную мощность — тут-то и становится ясно, где экономили на кабеле или неправильно выбрали номинал защиты.

Что даёт правильная защита

• снижает риск пожара из-за перегрева проводки;
• защищает оборудование от последствий аварии;
• уменьшает вероятность поражения током;
• помогает локализовать проблему в одном участке, а не обесточить всё помещение;
• упрощает поиск неисправности после срабатывания защиты.

Автоматический выключатель: что он защищает и как выбрать

Автоматический выключатель — это устройство, которое отключает цепь, если ток в ней становится слишком большим. Проще говоря, автомат защищает проводку, а не технику как таковую.

Если на линию повесили слишком много приборов, проводка начинает греться. Если случилось короткое замыкание, ток резко возрастает. В обоих случаях автомат должен сработать быстро, чтобы кабель не перегрелся и не повредился. Я не раз видел ситуацию, когда в репетиционной комнате на одну розеточную группу вешали три мощных усилителя и кондиционер — автомат, конечно, выбивало, но хорошо, что он вообще был правильно подобран, иначе последствия могли быть куда серьёзнее.

Основные параметры автомата

Для бытовых и небольших коммерческих помещений чаще всего используются автоматы с характеристиками B или C. Для линий с заметными пусковыми токами — например, кондиционеров, насосов, части светового оборудования — обычно чаще применяют C, потому что он меньше реагирует на краткий стартовый всплеск. Если в студии стоит мощная приточная установка или компрессор, характеристика B может ложно срабатывать при каждом запуске — это не неисправность, а вопрос правильного подбора.

Типичная ошибка

Самая опасная ошибка — ставить автомат «побольше, чтобы не выбивало». Если автомат завышен относительно кабеля, проводка может перегреваться, пока защита молчит. В итоге проблема не в отключениях, а в том, что защита перестаёт защищать. На одном объекте я столкнулся с тем, что на кабель сечением 1,5 мм² стоял автомат на 25 А — «чтобы не выбивало, когда всё включено». Кабель при этом уже изменил цвет изоляции от перегрева, и до серьёзной аварии оставалось буквально несколько циклов нагрузки.

УЗО: зачем оно нужно и от чего реально спасает

УЗО — устройство защитного отключения. Оно сравнивает ток, ушедший в линию, и ток, вернувшийся обратно. Если есть разница, значит часть тока уходит не туда, куда должна: через повреждённую изоляцию, влажный корпус, строительные конструкции или через человека.

Важно понимать: УЗО не защищает от перегрузки и короткого замыкания. Оно отвечает именно за утечки тока. Поэтому УЗО ставят вместе с автоматом или используют в связке с дифавтоматом. Это не взаимозаменяемые вещи, а два разных уровня защиты, и пренебрегать одним из них — значит оставлять в системе слепую зону.

Где УЗО особенно полезно

• санузлы и влажные помещения;
• кухни и зоны с раковинами;
• мастерские;
• помещения с переносным электрооборудованием;
• временные линии питания;
• места, где часто подключают и отключают технику.

Какой ток утечки выбирать

Чаще всего в практике используют УЗО на 30 мА для защиты людей. Более чувствительные устройства, например на 10 мА, применяют там, где повышенные требования к безопасности и короткие линии. Устройства на 100–300 мА чаще используют как противопожарную защиту для групп или вводов, но они не заменяют «человеческую» защиту на 30 мА. В студийных условиях, где много переносного оборудования и временных подключений, я всегда рекомендую ставить УЗО на 30 мА на розеточные группы — это тот минимум, который реально спасает при пробое изоляции.

Дифавтомат: когда удобнее одно устройство вместо двух

Дифавтомат объединяет функции автомата и УЗО в одном корпусе. Он защищает и от перегрузки с коротким замыканием, и от утечки тока.

Такое решение удобно, когда нужно компактно собрать щит или упростить схему. Но у него есть минус: при срабатывании не всегда сразу понятно, что именно стало причиной — перегрузка или утечка. В небольших щитах это не критично, но когда линий много, диагностика может затянуться, а время простоя помещения — это всегда потери.

Когда дифавтомат уместен

• на отдельную линию с важной нагрузкой;
• в компактных щитах, где мало места;
• при пофазном распределении нагрузок;
• на линиях, которые желательно отключать целиком при любой неисправности.

Когда лучше разнести автомат и УЗО

• если нужен более удобный поиск неисправностей;
• если линия сложная и есть смысл разделить группы;
• если в щите много потребителей и важна понятная диагностика.

Как устроить базовую защиту в помещении

Ниже — рабочая логика, которая подходит для большинства небольших объектов: офисов, студий, репетиционных комнат, мастерских и небольших залов. Эта схема проверена на практике и позволяет избежать типичных проблем с перегрузкой и ложными срабатываниями.

Пошаговая схема

1. Разделите нагрузку на группы: освещение, розетки, мощное оборудование, климат, отдельные технологические линии.
2. Под каждую группу подберите кабель нужного сечения.
3. Для каждой линии установите автомат, соответствующий кабелю и нагрузке.
4. Для линий с риском утечки добавьте УЗО или используйте дифавтомат.
5. Не объединяйте слишком много розеток и мощных приборов на одной группе.
6. Подпишите все автоматы в щите, чтобы быстро понимать, что именно отключилось.

Практический принцип

Если линия регулярно работает на пределе, проблему нужно решать не более «сильным» автоматом, а переразметкой нагрузки. Иначе вы просто маскируете перегрузку, а не устраняете её. В одном клубе я видел, как на одну линию повесили световое оборудование, вентиляцию и розетки для аппаратуры — автомат грелся, но держал. Когда мы разделили нагрузку на три независимые линии, проблема ушла полностью, а заодно повысилась надёжность всей системы.

Таблица: что защищает каждое устройство

Что важно проверить перед установкой защиты

Базовая защита работает только тогда, когда сама сеть собрана правильно. Если в проводке есть старые соединения, слабые контакты или неизвестное сечение кабеля, даже хороший щит не спасёт от проблем. Я не раз сталкивался с ситуацией, когда после замены щита на современный начинали вылезать скрытые дефекты старой проводки — и это нормально, потому что новая защита более чувствительна и не позволяет сети работать в аварийном режиме.

Мини-чек-лист проверки

• известно сечение всех линий;
• понятна фактическая нагрузка по группам;
• розетки и выключатели не перегружены;
• есть отдельные линии для мощных потребителей;
• в щите всё промаркировано;
• корпус щита и металлические части заземлены там, где это предусмотрено системой.

Типовые ошибки, которые встречаются чаще всего

1. Ставят один автомат на всё помещение

Такое решение неудобно и небезопасно. При любой проблеме отключается всё сразу, а найти неисправность сложнее. В студии или зале это означает полную остановку работы, даже если проблема возникла только на одной розетке.

2. Путают УЗО и автомат

УЗО не спасает от перегрузки, а автомат не видит утечку. Если поставить только одно из устройств, защита будет неполной. Это как иметь датчик дыма, но не иметь огнетушителя — вроде что-то есть, но реальной безопасности нет.

3. Выбирают номинал «с запасом»

Это распространённая ошибка. Запас должен быть не у автомата, а у проекта: правильное распределение нагрузки, кабель нужного сечения и корректная схема защиты. Автомат с завышенным номиналом просто не сработает вовремя, и тогда вся защита становится фикцией.

4. Не учитывают пусковые токи

Некоторые приборы при старте кратковременно берут ток выше рабочего. Если это игнорировать, защита может срабатывать без видимой причины. Особенно это заметно на линиях с моторами, трансформаторами и частью осветительного оборудования. В вентиляционных установках и компрессорах пусковые токи могут быть в 3–5 раз выше номинала, и автомат должен это выдерживать без ложного отключения.

5. Не подписывают группы в щите

Когда через месяц нужно найти нужную линию, отсутствие маркировки превращается в долгий и рискованный поиск. Подписи — это не формальность, а элемент безопасности и удобства обслуживания. В аварийной ситуации, когда нужно быстро обесточить конкретный участок, чёткая маркировка экономит секунды, которые могут быть критичны.

Когда без УЗО особенно не стоит обходиться

Есть ситуации, где УЗО — не «желательно», а практически обязательно с точки зрения здравого смысла:

• влажные зоны;
• временные подключения;
• переносные приборы;
• оборудование, которым пользуются разные люди;
• помещения с высоким риском повреждения кабелей;
• места, где подключают технику без постоянного техперсонала.

В таких условиях утечка может появиться внезапно, а человек — получить удар током раньше, чем сработает автомат по перегрузке. УЗО закрывает именно этот сценарий. На временных площадках, где оборудование постоянно переключают и переносят, я считаю УЗО обязательным элементом — без него риск поражения током возрастает многократно.

Коротко о том, как не ошибиться при выборе

• Для проводки нужен автомат.
• Для защиты человека и поиска утечек нужно УЗО.
• Для компактного решения можно взять дифавтомат.
• Для сильной и сложной нагрузки сначала считают линии, а не подбирают защиту «на глаз».

FAQ

Можно ли поставить только автомат и считать, что этого достаточно?

Нет. Автомат защищает от перегрузки и короткого замыкания, но не реагирует на утечку тока. Для полноценной базовой защиты обычно нужно УЗО или дифавтомат. Без защиты от утечек любое повреждение изоляции остаётся незамеченным до тех пор, пока не возникнет прямой контакт человека с токоведущей частью или не начнётся возгорание.

УЗО будет защищать от удара током?

Оно снижает риск поражения током, отключая цепь при утечке, но не гарантирует абсолютную защиту во всех сценариях. Поэтому важны ещё правильное заземление, исправная проводка и корректный монтаж. УЗО — это последний рубеж, а не единственная мера безопасности.

Что лучше: УЗО + автомат или дифавтомат?

Для компактности и отдельных линий удобен дифавтомат. Для больших щитов и удобной диагностики часто практичнее раздельные устройства. Выбор зависит от конкретного объекта: в маленькой студии дифавтомат сэкономит место, а в щите на десяток групп раздельная схема упростит обслуживание.

Почему автомат выбивает, хотя техника вроде бы нормальная?

Частые причины — перегрузка линии, пусковой ток оборудования, неисправный прибор, слабый контакт или неподходящая характеристика автомата. Проверять нужно не только устройство, но и всю цепь. Иногда проблема кроется в ослабшем соединении в розетке или распредкоробке, которое создаёт дополнительное сопротивление и нагрев.

Нужно ли ставить УЗО на все линии?

Не всегда на каждую линию отдельно, но для групп с розетками, влажными зонами и переносным оборудованием УЗО или дифзащита особенно оправданы. Освещение в сухих помещениях иногда оставляют без УЗО, но я рекомендую защищать все линии, где есть риск контакта человека с токоведущими частями.

Вывод

Базовая защита электрики — это не формальность для щита, а реальный способ снизить риск пожара, поломок и травм. Правильно подобранные автоматы, УЗО и, где нужно, дифавтоматы работают только в связке с грамотным распределением нагрузки, нормальной проводкой и понятной маркировкой линий.

Если подходить к защите как к системе, а не к набору отдельных устройств, помещение становится заметно безопаснее и удобнее в эксплуатации — будь то студия, репетиционная база, офис, мастерская или небольшой зал. За годы работы я убедился: скупой на защиту платит дважды — сначала за ремонт после аварии, а потом за нормальный щит, который нужно было собрать с самого начала.
